Falla de Tubos de Caldera: 8 Causas Comunes y Guía de Prevención

Las fallas en tubos de caldera representan la mayoría de las paradas no planificadas en calderas industriales y de generación de energía en todo el mundo. Una sola ruptura de tubo típicamente requiere un apagado de emergencia, despresurización y acceso con andamios — una secuencia que puede costar días de generación perdida y gastos de mantenimiento de seis cifras. Comprender la causa raíz de una falla es esencial: un diagnóstico incorrecto lleva a una reparación que falla nuevamente en meses. Esta guía cubre los ocho mecanismos de falla más frecuentes en calderas industriales y de servicios públicos, cómo identificar cada uno por la apariencia de la fractura y la microestructura, y qué medidas de prevención funcionan para cada uno.

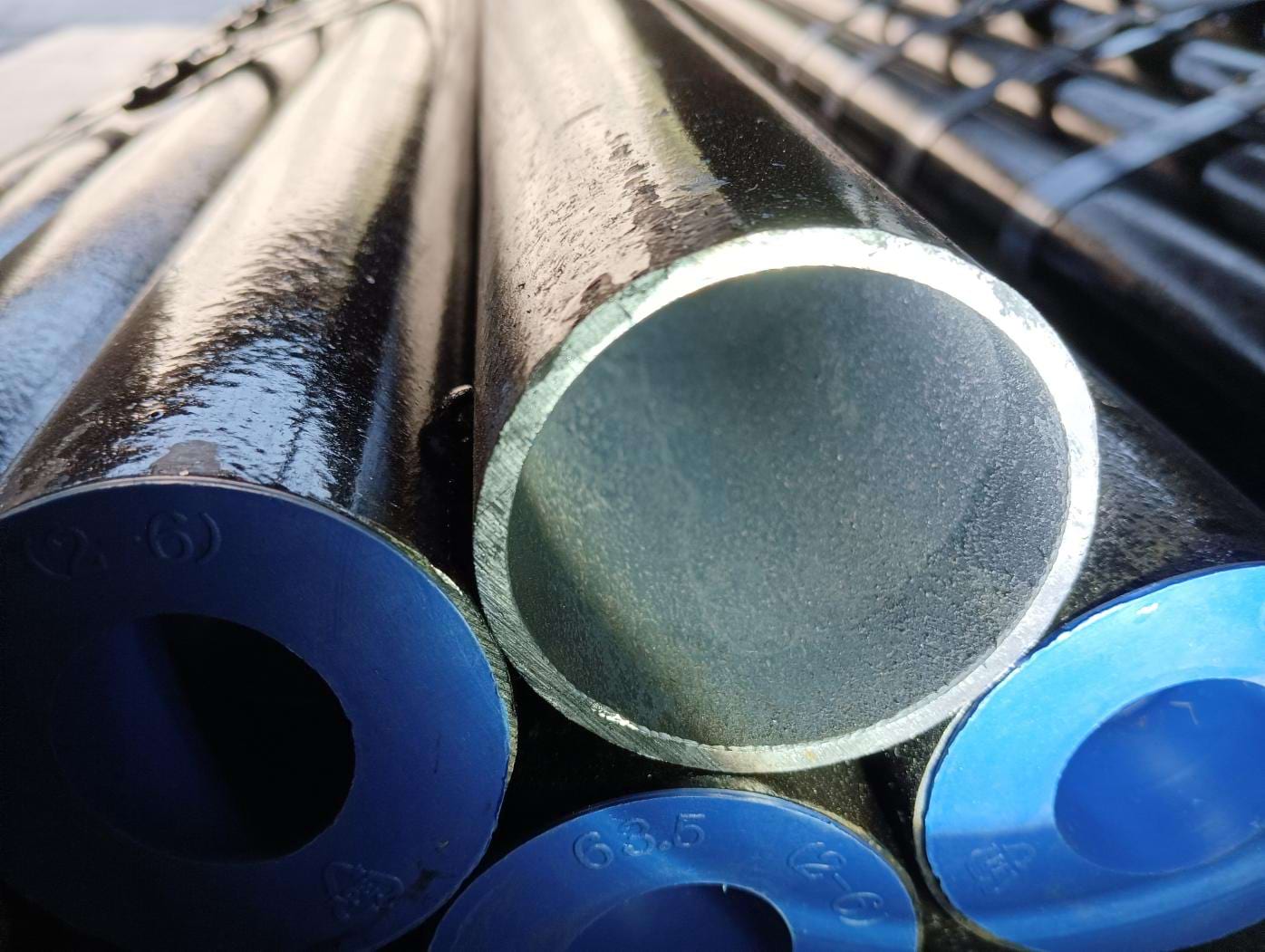

ZC Steel Pipe suministra tubos de caldera sin costura según ASTM A192, A210, A213 y normas EN equivalentes para proyectos de reemplazo y construcción nueva de calderas en generación de energía, petroquímica e industrias de proceso en África, Oriente Medio y el Sudeste Asiático. Documentación: EN 10204 3.1/3.2 con registros completos de química, mecánica e hidrostática.

Por Qué el Análisis de Fallas Importa Antes del Reemplazo

Reemplazar un tubo fallido con el mismo material, en la misma ubicación, sin abordar la causa raíz típicamente resulta en una nueva falla dentro de uno a tres ciclos operativos. El análisis de causa raíz requiere tres entradas: la apariencia de la fractura (macroscópica), la microestructura (sección transversal metalográfica) y el historial operativo (temperatura, presión, química del agua, perfil de carga). Esta guía proporciona las firmas macroscópicas para cada mecanismo — el primer filtro antes de enviar muestras a un laboratorio metalúrgico.

Modo de Falla 1 — Sobrecalentamiento a Corto Plazo (Ruptura por Estrés)

Qué es: Excursión rápida de temperatura de la pared del tubo por encima del límite de ruptura a corto plazo del material — típicamente 100–200°C por encima de la temperatura de diseño — causando ruptura dúctil en horas.

Apariencia: Ruptura de boca de pez de labios gruesos en la superficie del lado caliente (de fuego). La pared del tubo en el lado opuesto no está dañada. Abombamiento o ampollas significativos del OD del tubo adyacente a la ruptura. El metal aparece oscuro y oxidado localmente.

Causas raíz: Bloqueo de flujo (tapón de incrustación, residuos de soldadura, objeto extraño), bloqueo parcial por acumulación de óxido interno que reduce el área de flujo efectiva, pérdida repentina del flujo de agua de alimentación o un evento de secado, impingement severo de llama.

Prevención: Inspección boroscópica regular de zonas de alto flujo de calor, programas de limpieza química para prevenir la acumulación de óxido, instrumentación de monitoreo de flujo en circuitos críticos, calibración de detectores de llama para prevenir el impingement.

Modo de Falla 2 — Sobrecalentamiento a Largo Plazo (Fluencia)

Qué es: Daño progresivo por fluencia debido a una temperatura sostenida de la pared del tubo 20–50°C por encima de la temperatura de diseño operativa del material, acumulándose durante meses a años.

Apariencia: Ruptura de boca de pez de labios delgados o agrietamiento longitudinal con poco hinchamiento del tubo. La microestructura muestra cavidades de fluencia en los límites de grano (requiere metalografía), esferoidización o engrosamiento de carburos, y agrietamiento intergranular cerca de la fractura. El OD del tubo en la cara caliente puede estar ligeramente agrandado.

Causas raíz: Acumulación gradual de incrustaciones de óxido en el lado agua que aumenta la resistencia térmica y eleva la temperatura del metal; aumentos de carga por encima del diseño original; enfriamiento por atomización degradado en circuitos de sobrecalentador; desalineación de tubos que afecta la distribución del flujo de gas.

Prevención: Programas periódicos de reemplazo de tubos para circuitos de sobrecalentador y recalentador de alta temperatura basados en cálculos de vida útil por fluencia, muestreo de réplicas metalográficas durante revisiones mayores para evaluar la densidad de cavidades de fluencia, monitoreo de la exfoliación de óxido para detectar la acumulación de incrustaciones.

Modo de Falla 3 — Corrosión y Picadura en el Lado Agua

Qué es: Disolución electroquímica de la superficie del lado agua del tubo, produciendo picaduras, adelgazamiento general de la pared, o una combinación, impulsada por oxígeno disuelto, pH ácido o concentración de corrosivos bajo depósito.

Apariencia: Picaduras hemisféricas o alargadas en la superficie interna, típicamente en la parte inferior de los tubos horizontales (picadura por oxígeno) o en la cara de flujo de calor (bajo depósito). Las picaduras frecuentemente contienen depósitos oscuros de óxido o magnetita. El adelgazamiento de la pared puede no ser visible externamente hasta que el tubo se corta para inspección.

Causas raíz: Eliminación inadecuada de oxígeno en el tratamiento del agua de alimentación (ataque de oxígeno disuelto durante el apagado o el arranque); retorno de condensado ácido por intercambiadores de calor con fugas; concentración ácida bajo depósito en incrustaciones de óxido pesadas.

Prevención: Mantener el oxígeno disuelto del agua de alimentación por debajo de 7 μg/kg; usar desaireadores con ventilación adecuada; agregar eliminadores de oxígeno químicos (hidrazina o DEHA) apropiados para la presión operativa; verificar continuamente la calidad del condensado; programas de soplado para prevenir la acumulación de depósitos.

Modo de Falla 4 — Daño por Hidrógeno

Qué es: Descarbonización subsuperficial y agrietamiento en límites de grano causados por hidrógeno atómico generado por la corrosión ácida del lado agua que reacciona con los carburos de hierro para formar metano.

Apariencia: El tubo puede romperse repentinamente con una superficie de fractura frágil de 'panel de vidrio' o 'piel de caimán'. Hay poca deformación externa. La sección transversal de la pared del tubo muestra una zona descarbonizada (capa blanca) en la superficie del lado agua visible bajo microscopía de baja magnificación. Los casos avanzados muestran fisuras intergranulares extensas.

Causas raíz: Excursión ácida severa en el agua de caldera (pH por debajo de 7, típicamente debido a fuga de agua de enfriamiento por tubos del condensador), ataque ácido sostenido en sitios bajo depósito donde el ácido se concentra por evaporación.

Prevención: Monitoreo continuo de conductividad y pH del agua de caldera con alarma automática y apagado; detección de fugas en el condensador; investigación inmediata de cualquier lectura de pH por debajo de 8.0; prevención de la corrosión ácida-fosfato a través del tratamiento coordinado con fosfato.

Nota crítica: El daño por hidrógeno es irreversible. Una vez identificado, todos los tubos en la zona afectada deben reemplazarse. Un tubo con daño por hidrógeno tiene una tenacidad a la fractura reducida de manera impredecible y no debe permanecer en servicio independientemente del espesor de pared restante.

Modo de Falla 5 — Corrosión en el Lado de Fuego

Qué es: Ataque químico en la superficie exterior del tubo por productos de combustión, particularmente trióxido de azufre (SO₃) que forma depósitos de sulfato en superficies metálicas por debajo del punto de rocío ácido, y pentóxido de vanadio (V₂O₅) de las cenizas del aceite combustible que actúa como fundente para disolver el óxido protector.

Apariencia: Picaduras y ranuras irregulares en la superficie exterior en la cara del lado del gas, cubiertas por depósitos duros y densos (sulfatos, vanadatos). La pared del tubo muestra una capa de producto de corrosión de color naranja a negro. En casos graves, se desarrollan picaduras a través de la pared desde el exterior. Más común en calderas alimentadas con aceite o combustibles de residuos.

Causas raíz: Temperatura de la superficie metálica en el rango 565–700°C donde los depósitos líquidos de sulfato-vanadato son más agresivos; alto contenido de vanadio y azufre en el combustible; soplado de hollín inadecuado que permite la acumulación de depósitos.

Prevención: Aditivos de combustible (magnesia, MgO) para elevar el punto de fusión de los depósitos de vanadato; ajustar la temperatura del metal del tubo lejos del rango agresivo mediante enfriamiento por atomización o redistribución de flujo; aumentar la frecuencia del soplado de hollín; cambiar a mezclas de combustible con menor azufre y menor contenido de vanadio.

Modo de Falla 6 — Erosión por Cenizas Volantes

Qué es: Adelgazamiento progresivo de la pared por abrasión de partículas de cenizas volantes arrastradas en la corriente de gas de combustión, concentradas en zonas de impingement de alta velocidad en el paso de convección, el economizador y en las curvas de los tubos.

Apariencia: Adelgazamiento uniforme y liso de la pared en el lado downstream del tubo (el lado que enfrenta el flujo de gas que se aproxima). La superficie erosionada es brillante y metálica, libre de productos de corrosión. Los tubos en el borde de los bancos de tubos de convección y en las curvas de los tubos del economizador son preferentemente afectados. Sin agrietamiento.

Causas raíz: Alta velocidad de gas de combustión a través del paso de convección; carbón con alto contenido de sílice y alto índice de abrasividad; tubos ubicados en los bordes de los canales de gas donde el flujo se acelera localmente; flujo perturbado por erosión upstream del soplador de hollín.

Prevención: Mapeo periódico del espesor por UT en zonas propensas a erosión; escudos de erosión sacrificables o recubrimientos de proyección térmica en tubos críticos; ajuste de la combustión para reducir la carga de cenizas; sellado por soldadura de las holguras tubo-deflector para eliminar el bypass del gas.

Modo de Falla 7 — Fatiga por Corrosión

Qué es: Agrietamiento por fatiga iniciado por estrés térmico o mecánico cíclico y acelerado por la corrosión, produciendo crecimiento de grietas a niveles de estrés muy por debajo de los que causarían fatiga puramente mecánica.

Apariencia: Múltiples grietas transversales paralelas en la superficie del lado agua, a menudo iniciando desde picaduras o en entallas de óxido. Las grietas son transgranulares, con forma de cuña estrecha, y pueden estar rellenas de óxido. Ubicaciones comunes: soldaduras tubo-colector, uniones de espárragos de tubo y tubos de pared de agua cerca de zonas de impingement de sopladores de hollín. Asociado con ciclos frecuentes de encendido y apagado.

Causas raíz: Ciclos térmicos repetidos (particularmente en calderas de punta o de servicio cíclico); concentración de estrés en soldaduras o uniones; química del agua corrosiva que inicia picaduras que actúan como iniciadores de grietas; tubos de pared de agua sujetos a choque térmico repetido del vapor de los sopladores de hollín.

Prevención: Reducir la tasa de ciclos de arranque y parada donde sea posible; rediseñar las conexiones tubo-colector para reducir la concentración de estrés; mantener la química del agua dentro de la especificación para prevenir picaduras; usar criterios de detección de fatiga de alto ciclo (no solo análisis de estrés estático) para los diseños de unión de tubos.

Modo de Falla 8 — Agrietamiento por Corrosión bajo Tensión (SCC) en Tubos Austeníticos

Qué es: Agrietamiento frágil de tubos de sobrecalentador e intercambiadores de calor de acero inoxidable austenítico o aleación de níquel impulsado por la presencia simultánea de estrés a tensión, un ambiente corrosivo específico (típicamente cloruro o sosa cáustica) y temperatura elevada.

Apariencia: Múltiples grietas ramificadas, transgranulares (en SCC por cloruro) o intergranulares (en SCC por sosa cáustica), iniciando desde la superficie exterior o interior. Sin deformación dúctil. Más común en tubos de caldera de grado de acero inoxidable 304/316 en ambientes de servicio con contaminación por cloruros o arrastre cáustico de calderas de tambor.

Causas raíz: Contaminación del agua de alimentación o vapor por cloruros (fuga del condensador, intrusión de agua salada); concentración cáustica en sitios bajo depósito; estrés residual de soldadura en tuberías soldadas sin alivio de estrés posterior a la soldadura; temperatura OD del tubo en el rango de sensibilización (550–850°C) para tubos Tipo 304.

Prevención: Especificar grados estabilizados (ASTM A213 TP321 o TP347) o grados de bajo carbono (TP304L, TP316L) para reducir la susceptibilidad a la sensibilización; PWHT o recocido de solución de las soldaduras de tubos; eliminar fuentes de cloruros del agua de alimentación; aplicar recocido de solución a los tubos austeníticos después de cualquier reparación de soldadura en campo.

Modos de Falla Críticos en la Fase de Adquisición

Los ocho modos de falla anteriores son de origen operativo — se desarrollan durante el servicio a partir de condiciones de temperatura, química o carga mecánica. Los tres modos de falla a continuación se originan en decisiones de adquisición e instalación tomadas antes de que el tubo vea la presión del vapor. Se discuten con menos frecuencia y se diagnostican erróneamente con más frecuencia, porque el tubo fallido parece una falla en servicio cuando la causa raíz está en la orden de compra o en el almacén.

Modo de Falla — Material de Reemplazo Incorrecto Instalado

Mecanismo: Tubo de sobrecalentador T91 (9Cr-1Mo-V-Nb) reemplazado con T22 (2.25Cr-1Mo) porque ambos tenían el mismo OD y espesor de pared en existencia y la etiqueta de grado en el almacén era ambigua. T22 a 610°C tiene una resistencia a la fluencia de aproximadamente el 40% de T91. El tubo de reemplazo se deforma por fluencia desde el primer ciclo operativo, produciendo una falla que se asemeja al sobrecalentamiento a largo plazo en apariencia pero ocurre en 12–18 meses en lugar de años.

Diagnóstico: PMI usando un analizador de fluorescencia de rayos X (XRF) en el tubo fallido identifica 2.25% Cr, 1.0% Mo, ausencia de V y Nb — T22, no T91. La sección transversal metalográfica muestra una densidad de cavidades de fluencia inconsistente con la corta duración del servicio, confirmando la falla temprana por fluencia de material de menor resistencia.

Solución: Requerir PMI en cada tubo de caldera de reemplazo usando XRF u OES antes de la instalación — 30 segundos por tubo. Almacenar los grados de tubos de caldera en bahías segregadas con marcado permanente en cada tubo, no solo en el paquete. Nunca aceptar un tubo de almacenes generales sin verificación del grado contra el plano de ingeniería original.

Modo de Falla — Reparación de Soldadura de T91 o T22 Sin PWHT

Mecanismo: Una grieta de línea de cabello o defecto de soldadura de pinholes en un tubo T22 o T91 es reparado por GTAW sin PWHT para ahorrar horas de parada. La zona afectada por el calor (HAZ) de la soldadura en acero Cr-Mo es endurecida por el ciclo térmico de soldadura; el hidrógeno que difunde del proceso de soldadura queda atrapado en la HAZ dura. Dentro de 2,000–5,000 horas operativas, el agrietamiento asistido por hidrógeno se inicia en la HAZ. La soldadura de reparación en sí está intacta; la falla es en el metal base inmediatamente adyacente a ella.

Diagnóstico: Falla en el pie de la soldadura de reparación en lugar de dentro de la zona del defecto original. La sección transversal metalográfica muestra agrietamiento intergranular sin evidencia del defecto original en el sitio de inicio de la falla. Dureza de la HAZ por encima de 350 HB — muy por encima del límite seguro de 200 HB para resistencia al agrietamiento por hidrógeno.

Solución: El PWHT es obligatorio para todas las soldaduras de acero de aleación Cr-Mo (T11, T22, T91) según ASME Sección I y la mayoría de los códigos nacionales de calderas, independientemente del espesor de pared. Especificar los requisitos de PWHT en el WPS de reparación antes de que comience cualquier reparación de soldadura. Aceptar la extensión de la parada para el PWHT; el costo de la segunda parada no planificada es 3–5 veces mayor que el retraso original por PWHT.

Modo de Falla — Tubo de Reemplazo con Sobredimensión Instalado

Mecanismo: El OD original del tubo es 50.8 mm. El tubo de reemplazo se consigue como "51mm OD" del stock local — un OD ligeramente mayor de un lote de norma métrica. El tubo se ajusta al orificio del colector con ligera interferencia. Durante la expansión térmica a temperatura operativa, el tubo con ajuste de interferencia no puede expandirse libremente; el collar del colector actúa como una concentración de estrés. El agrietamiento por fatiga térmica se inicia en la unión tubo-colector dentro de 3–6 meses.

Diagnóstico: Falla en la unión tubo-colector en lugar de en el cuerpo del tubo. El patrón de grietas es circunferencial (firma de fatiga térmica) en lugar de longitudinal (firma de fluencia o presión). La medición dimensional del tubo fallido confirma el OD sobredimensionado.

Solución: Especificar la tolerancia de OD del tubo de reemplazo en el PO: OD según el plano de ingeniería original con la tolerancia dimensional ASTM A192/A210/A213 aplicada. Verificar el OD con un micrómetro en la recepción de mercancías antes de la instalación. Para tubos críticos del sobrecalentador, requerir que el tubo sea medido en el orificio del colector antes de que se apruebe la instalación.

Análisis de Patrones de Falla — Falla Sistemática vs Aislada

Al evaluar una falla de tubo de caldera, el patrón es tan informativo como el mecanismo:

Un solo reemplazo sin abordar el patrón es la principal causa de fallas repetidas y paradas no planificadas extendidas. El costo de un análisis metalúrgico de fallas adecuado — típicamente unos pocos miles de dólares — es trivial comparado con el costo de una segunda parada no planificada dentro del mismo año.

Vida Útil Restante de la Pared a partir de Datos de Monitoreo UT

Antes de programar el reemplazo del tubo, cuantifique la vida útil restante a partir de los datos de UT en lugar de reemplazar en un ciclo de calendario fijo. Para un tubo de pared de agua de 50.8 mm OD (ASTM A210 Grado A-1) a 21 MPa de presión operativa, el cálculo procede en dos pasos.

Paso 1 — Calcular el espesor mínimo de pared según ASME B31.1:

Estrés admisible S a 400°C de la Sección II de ASME para A210 Grado A-1: S = 103 MPa. Usando la fórmula de pared delgada donde E = 1.0 (sin costura):

t_min = P × D / (2 × S × E + 0.8 × P) t_min = 21 × 50.8 / (2 × 103 × 1.0 + 0.8 × 21) t_min = 1066.8 / (206 + 16.8) t_min = 1066.8 / 222.8 = 4.79 mm

Paso 2 — Calcular la vida útil restante a partir de la lectura de UT:

Pared nominal original: 6.3 mm. Pared mínima fabricada aplicando 12.5% de tolerancia negativa: 6.3 × 0.875 = 5.51 mm. Lectura actual de UT: 5.2 mm. Mínimo de diseño según ASME B31.1: 4.79 mm.

Margen de corrosión disponible desde la lectura actual: 5.2 − 4.79 = 0.41 mm restante hasta el mínimo ASME.

Tasa de erosión/corrosión medida de las últimas dos encuestas de UT (18 meses de diferencia): 0.5 mm / 18 meses = 0.33 mm/año.

Vida útil restante = 0.41 mm / 0.33 mm/año = 1.24 años ≈ 15 meses antes de que el tubo alcance la pared mínima ASME.

Decisión: Programar el reemplazo en la próxima parada planificada dentro de 12 meses. Acción inmediata: aumentar la frecuencia de monitoreo UT a intervalos de 6 meses para este tubo y los tubos adyacentes en el mismo panel. Un tubo con pared de 5.2 mm no tiene margen para un evento de corrosión acelerada durante el resto del ciclo operativo.

Este cálculo es la base correcta para la programación del reemplazo. Reemplazar en un intervalo de calendario fijo sin datos de UT o bien reemplaza tubos que tienen años de vida útil restante o — más peligrosamente — permite que los tubos que se corroen más rápido de lo supuesto permanezcan en servicio más allá de su mínimo ASME.

Cuándo NO Reparar Sin Investigación de Causa Raíz

La reparación por soldadura es una respuesta apropiada para daños mecánicos aislados sin causa sistémica. Para cualquier otro escenario de falla, la reparación sin investigación de causa raíz produce una segunda falla. La siguiente tabla define el límite de decisión.

El patrón "la misma ubicación falla dos veces" es una parada obligatoria. Una segunda reparación por soldadura en la misma ubicación, sin análisis metalográfico del primer tubo fallido, no es una decisión de mantenimiento — es una parada no planificada programada diferida por seis a dieciocho meses.

Guía de Orden de Compra — Adquisición de Tubos de Reemplazo

Al ordenar tubos de caldera de reemplazo, la coincidencia dimensional es solo el punto de partida. El grado, el tratamiento térmico, la documentación y los requisitos de PMI aparecen todos en el PO, no en el almacén.

PO incorrecto: "Tubo de caldera sin costura ASTM A213 T91, OD 50.8 mm, pared 6.3 mm."

Lo que se envía: El laminador suministra tubo T91 con dimensiones y química correctas, pero el MTC no muestra la temperatura de revenido. El tubo fue revenido a 700°C en lugar del mínimo de 730°C según ASTM A213. La dureza es 240 HB — dentro del límite de 250 HB. Las propiedades a tensión pasan. El MTC parece completo para un verificador dimensional. El tubo entra en servicio con resistencia a la fluencia subóptima y sin forma de detectar la deficiencia sin pruebas destructivas.

Adiciones correctas al PO para T91:

• Especificación y grado: ASTM A213 Grado T11, T22 o T91 para acero de aleación; ASTM A192 o A210 Grado A-1 para tubos de pared de agua de acero al carbono
• Proceso de fabricación: sin costura (estándar para todo servicio de presión)
• OD y espesor de pared: confirmar desde el plano de ingeniería original, no desde un tubo fallido (que puede estar hinchado)
• Tratamiento térmico: normalizado y revenido para T91; como laminado o normalizado para grados de carbono; temperatura de revenido ≥ 730°C documentada en el MTC
• Al ≤ 0.02% verificado por separado — el exceso de aluminio destruye la resistencia a la fluencia al bloquear el nitrógeno de estabilizar los carburos
• PMI obligatorio en la recepción de mercancías usando XRF para confirmar la química 9Cr-1Mo, separado de la química listada en el MTC
• Grado marcado en cada junta de tubo individual, no solo en la etiqueta del paquete
• NDE: prueba hidrostática según estándar; especificar UT o corrientes de Foucault si la falla estuvo asociada con un defecto de soldadura
• Documentación del laminador: MTC Tipo 3.1 EN 10204 con resultados completos de química, mecánica y dureza; temperatura de revenido como un elemento de línea separado

El límite de Al ≤ 0.02% para T91 es el punto de especificación más frecuentemente pasado por alto. ASTM A213 no establece un límite máximo de aluminio en su tabla de grados; aparece en un requisito suplementario. Los laminadores que no entienden el requisito envían tubos que pasan todos los criterios de aceptación estándar y fallan por fluencia antes de lo previsto. Solicitar el resultado de Al en el MTC explícitamente — la mayoría de los laminadores conformes lo tendrán.

Para especificaciones completas de grado y tablas de propiedades mecánicas, consulte las tablas de especificación de tubos de caldera ASME →
